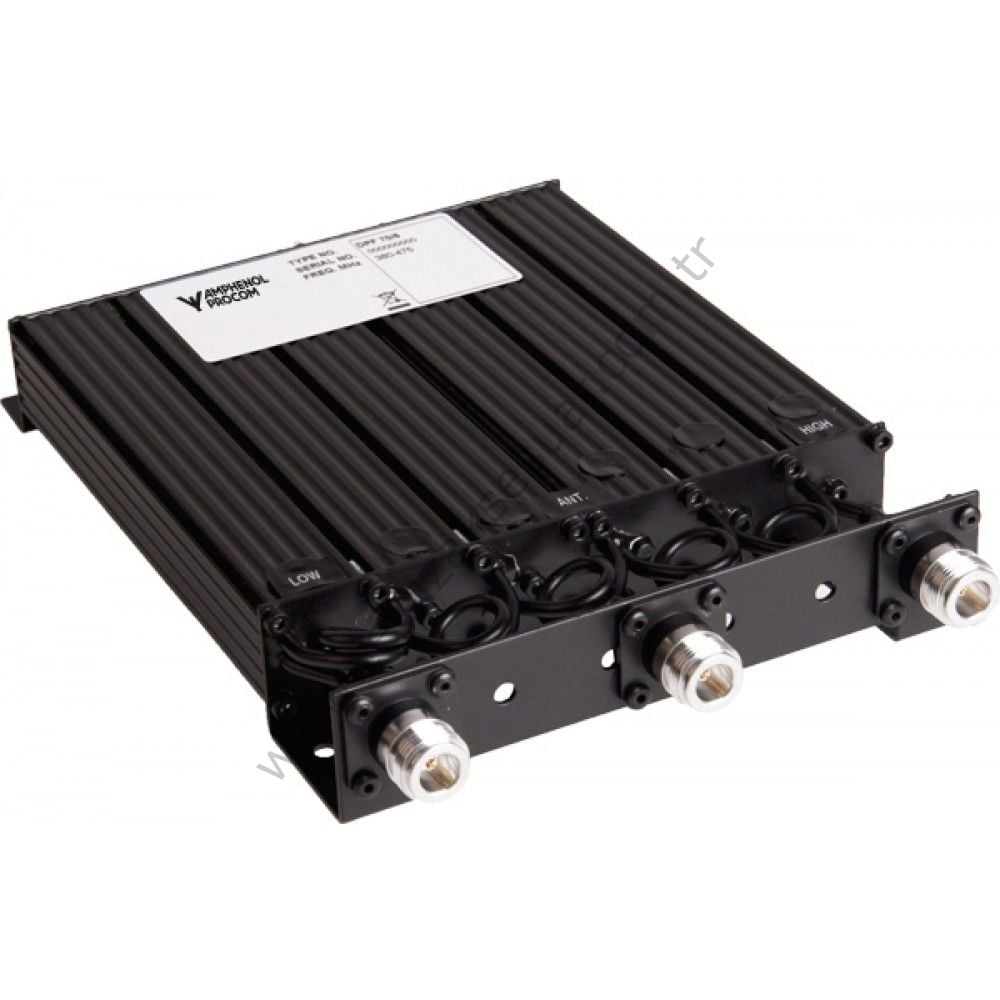

DPF 70/6 N-Type serisi, duplex verici-alıcılar için tasarlanmış 6-kaviteli bir duplex filtredir. Bu filtre, 406 - 500 MHz bandı içinde ayarlanabilir. Gereken duplex aralığına göre dört farklı versiyonda teslim edilebilir. Aşağıda “Sipariş Bilgileri” kısmına bakınız. DPF 70/6… serisi, öncelikle Tx ve Rx'in tek frekansta çalıştığı cihazlar için tasarlanmıştır, ancak biraz daha düşük performansla çoklu kanallarda çalıştığı durumlarda da kullanılabilir. Bu durumda fabrika ayarı önerilir.

Filtre, kompakt ekstrüde alüminyum gövde içinde tam boy ¼ λ kaviteler kullanır. Şasi pasifleştirilmiş çelikten yapılmıştır ve koaksiyel kablolar ile konnektörlerde teflon yalıtım uygulanmıştır. DPF 70/6... korozyonu önlemek için siyah vinil ile kaplanmıştır.

Elektriksel Özellikler:

Model: DPF 70/6 N-Type

Frekans Aralığı: 406 - 500 MHz

Maksimum Giriş Gücü: 50 W

Özel Bilgi:

Tek kanal ayarlı

Çoklu kanal ayarlı, BW = 2 MHz

Tx-Ant ve Ant-Rx Geçiş Kaybı: < 1.2 dB (typ. 1.0 dB)

Tx Gürültü Bastırma Rx Frekansında: > 85 dB / > 65 dB

Rx İzolasyonu Tx Frekansında: > 85 dB / > 65 dB

Empedans: 50 Ω

VSWR: < 1.5:1

Mekanik Özellikler:

Bağlantılar: N-Type

Boyutlar: 226 x 154 x 33 mm / 8.9 x 6.0 x 1.3 inç

Ağırlık: Yaklaşık 0.99 kg / 2.18 lb

Çevresel Özellikler:

Çalışma Sıcaklık Aralığı: -30 °C ile +60 °C

Frekans Kararlılığı: Yaklaşık ± 25 ppm / °C

10 MHz Aralık
